圓柱滾子軸承
2023-02-17

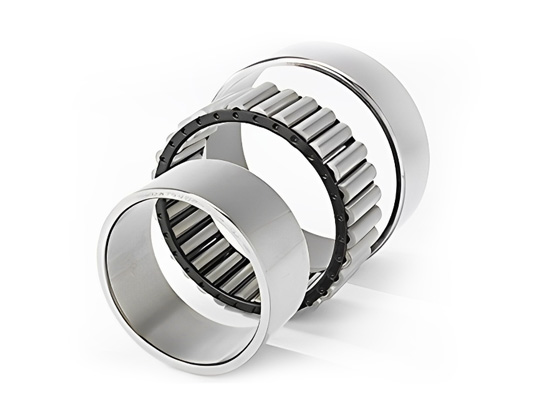

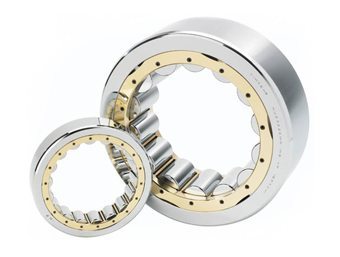

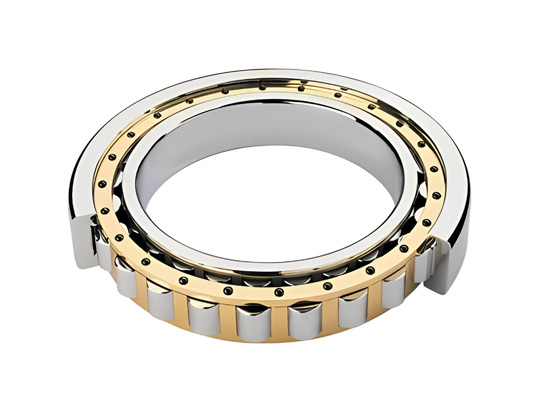

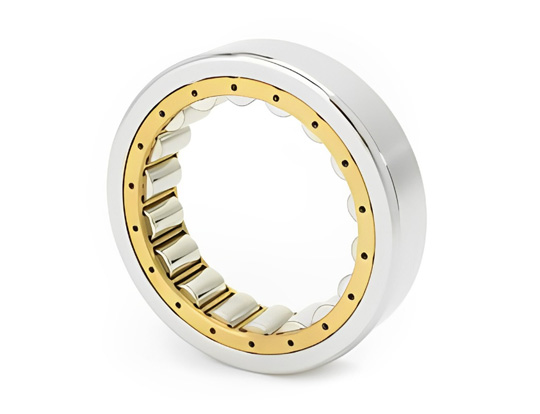

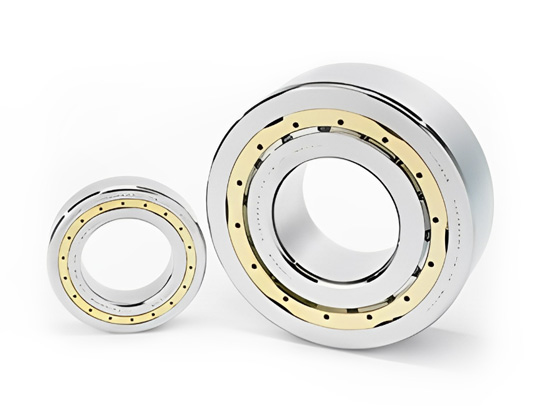

單列圓柱滾子軸承
Timken® 單列 EMA 系列圓柱滾子軸承擁有獨特的保持架設計、獨有的內部幾何結構以及特殊的表面處理，可提供各種尺寸和配置的產品。
 NU型圓柱滾子軸承 (RIU, RU) |  N型圓柱滾子軸承（RIN, RN） |  NJ型圓柱滾子軸承(RIJ, RJ ) |  NF型圓柱滾子軸承(RIF, RF) |
 NP型圓柱滾子軸承 (RIT, RT) |  NUP型圓柱滾子軸承 (RIP, RP) |

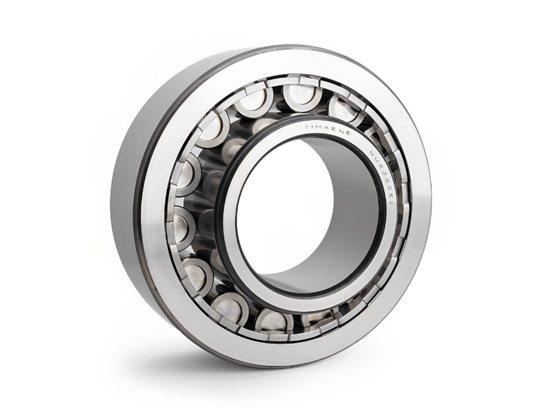

雙列圓柱滾子軸承（NN、NNU）
Timken® 雙列圓柱滾子滾子軸承能提供更高的徑向載荷并且可互換。 NNU 型滾子下直徑以及滾子上直徑均符合 ISO 標準。
 |
雙列圓柱軸承能承受較大的徑向載荷。這些軸承類型可互換，其尺寸、滾子下方直徑（NNU型）以及滾子上方直徑（NN型）均遵循ISO/DIN標準。用戶可改用其他廠家生產的內圈，滾子除外。
尺寸范圍：15mm內徑至2000mm外徑
設計特性
按照ISO/DIN規定的互換尺寸設計。
整套組件形式出售。
同樣尺寸范圍內也提供單列產品。
當前設計使用NN、NNU命名。
采用鉆削兜孔、指形黃銅保持架的標準保持架設計。
應用場合
齒輪傳動裝置、切頭剪、軋鋼廠、機床

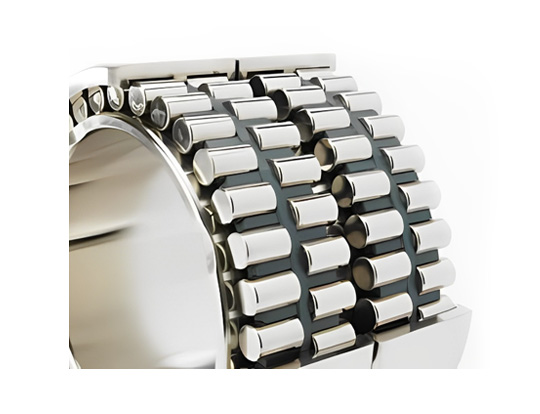

多列圓柱滾子軸承
Timken® 四列圓柱滾子軸承是為應對中高轉速、高徑向載荷、高溫和雜質污染嚴重的應用工況而設計的。
 |
四列圓柱滾子軸承幾乎僅限于金屬加工行業使用，在加工鋼材、鋁材和其他金屬的軋機中能承受高徑向載荷。
尺寸范圍：內徑 145 mm 到 1040 mm
設計特點
設計可承受極高的徑向載荷。無軸向承載能力。
可選擇直孔或圓錐孔。
內圈與外組裝件可互換。
應用場合
支承輥、工作輥、水泥破碎設備
單列滿裝
滿裝 (NCF) 單列 Timken® 軸承的內外圈上帶有一體式擋邊。 軸承還可以承受單方向的軸向載荷并允許輕微的軸向位移。
 |
尺寸范圍：100 毫米內徑至 2000 毫米外徑
設計特點
可按 ISO/DIN 規定的可互換尺寸設計（如適用）。
成套軸承出售。
提供同一尺寸范圍的單列和雙列產品。
標準設計采用了 NCF 和 NNCF 命名規則。
滿裝結構，不包括保持架。
高承載量，但工作速度可能成為問題，需要嚴格的應用審查。
組件外圈設計提供了很高的內部軸向浮動能力。
應用場合
齒輪傳動系統、飛剪設備、軋機、一般工業

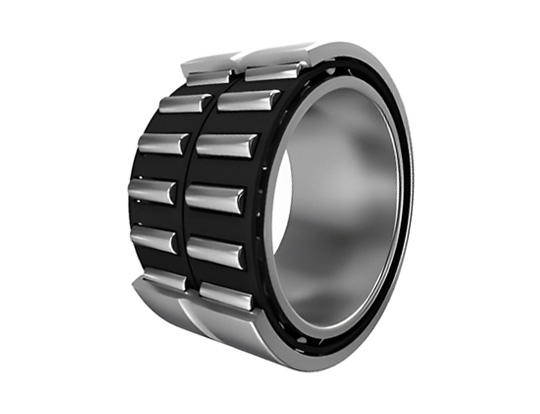

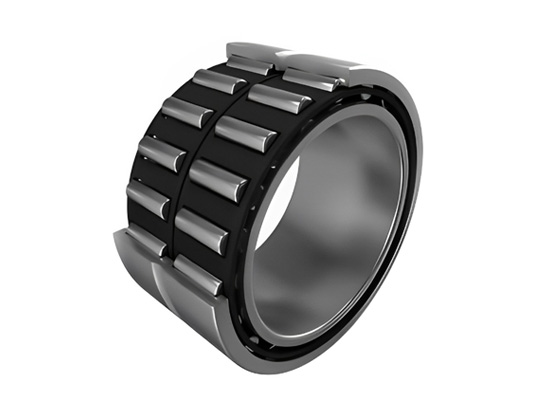

雙列滿裝圓柱滾子軸承
雙列圓柱滾子軸承用于齒輪傳動裝置、軋機和機床。該款軸承專門為滿足更高的強度而設計，適用于需要承受徑向載荷的應用。
 |
鐵姆肯公司現提供更廣泛的滿裝圓柱滾子軸承，可Z大程度地提高給定規格封套中的滾子數量，從而滿足對更高徑向載荷能力的需求。經過擴展的產品涵蓋了多個系列的單列和雙列設計，Z小內徑是 100 毫米。
尺寸范圍：100 毫米內徑至 2000 毫米外徑
設計特點
可按 ISO/DIN 規定的可互換尺寸設計（如適用）。
成套軸承出售。
提供同一尺寸范圍的單列和雙列產品。
標準設計采用了 NCF 和 NNCF 命名規則。
滿裝結構，不包括保持架。
高承載量，但工作速度可能成為問題，需要嚴格的應用審查。
組件外圈設計提供了很高的內部軸向浮動能力。
應用場合
齒輪傳動系統、飛剪設備、軋機、一般工業
應用于連鑄機的 ADAPT®系列軸承
Timken® ADAPT® 軸承集圓柱滾子軸承與調心滾子軸承兩者的設計優點于一體，是一個易于組裝的、具有高負載能力的配置。 是偏心和軸向位移并存的應用的理想選擇。
 |
Timken® ADAPT®系列軸承專為連鑄機設計，確保設備可靠而高效的運轉。ADAPT®系列軸承在傳統圓柱和調心滾子軸承的設計基礎上進行了創新，因此，用戶可兼得兩類設計的好處。
軸承由內外圈以及滾子保持架組件組成。保持架定位滾子，可避免滾子在裝卸過程中受損。
獨立組件使安裝、拆卸和檢查過程簡化。軸承內圈和外圈可任意方向安裝，避免安裝錯誤，并且無需任何工具。
目前可供尺寸范圍: 內徑100mm至170mm（3.94 in. 至 6.69 in.）。
應用
扇形段的浮動端支撐
設計特點
滿裝滾子設計，配有保持架以免掉落。
同時具備補償偏心和軸向位移能力。
獨特的內部幾何構型可優化接觸應力和滾子穩定性。
標準ISO尺寸易于與Toroidal及調心滾子軸承的互換。
高靜態徑向承載能力Z大化可靠性。
